04.03.2023 - Die Technik dahinter (bzw. darüber)

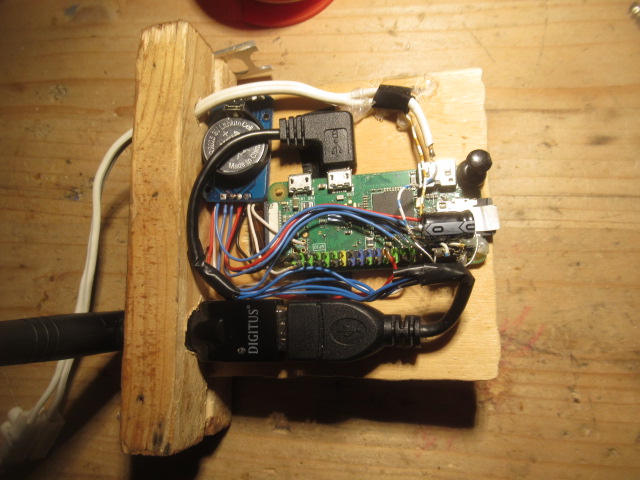

Ein schnelles Bild - Kamera und Mikrofone sind auf der Unterseite

Das Herz des Ganzen ist ein Raspberry Pi Zero W (die grüne längliche Platine in der Mitte des Bildes). Man kann ihn als vollwertigen, extrem kleinen, stromsparenden, langsamen Computer bezeichnen, aber für derartige Anwendungen wunderbar geeignet

Ja, der Pi Zero hat eigentlich WLAN eingebaut, ich nutze aber trozudem einen externen WLAN-USB-Stick für mehr Geschwindigkeit und Reichweite (es war letztes Jahr extrem an der Grenze des Empfangs, den Stress wollte ich nicht nochmal :))

Das Modul mit der Knopfzellenbatterie dient der Uhrzeit und dem morgendlichen Aufwecken nach dem Herunterfahren jeden Abend (notwendige Maßnahme wegen der Solarzellen-Stromversorgung, der Akku hält es keine ganze Nacht am Leben)

Technische Daten

Das Rosafarbene Bild

TL;DR Notwendig, damit man bei der Dunkelheit da drin überhaupt was sieht

Jeder Kamerasensor kann auch noch etwas Licht außerhalb des sichtbaren Bereichs aufnehmen, das aber normalerweise durch einen speziellen Filter blockiert wird. Da aber das Sonnenlicht relativ viel Infrarotlicht enthält, würde man damit einen großen Teil der natürlichen Beleuchtung aufhalten. Ohne Filter wirkt das Infrarotlicht vor allem auf die roten Pixel, weshalb das Bild rötlich erscheint. Mit Filter hätten wir zwar korrekte Farben, aber ein viel dunkleres Bild.

Software

Bewegungserkennung, Videoaufnahme und Livestream wird vom wunderbaren RPi Cam Web Interface erledigt

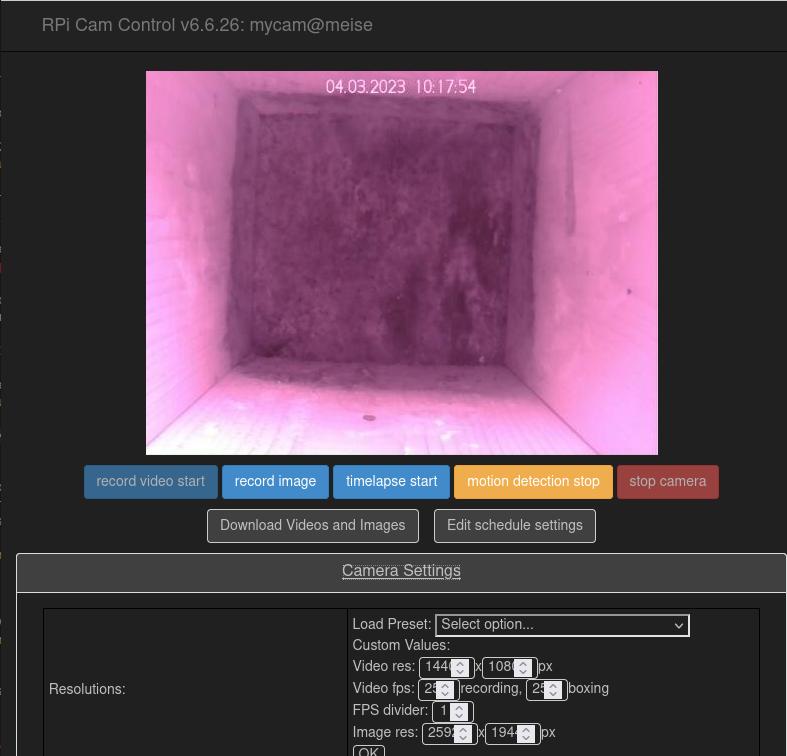

Mein "Kontrollzentrum"

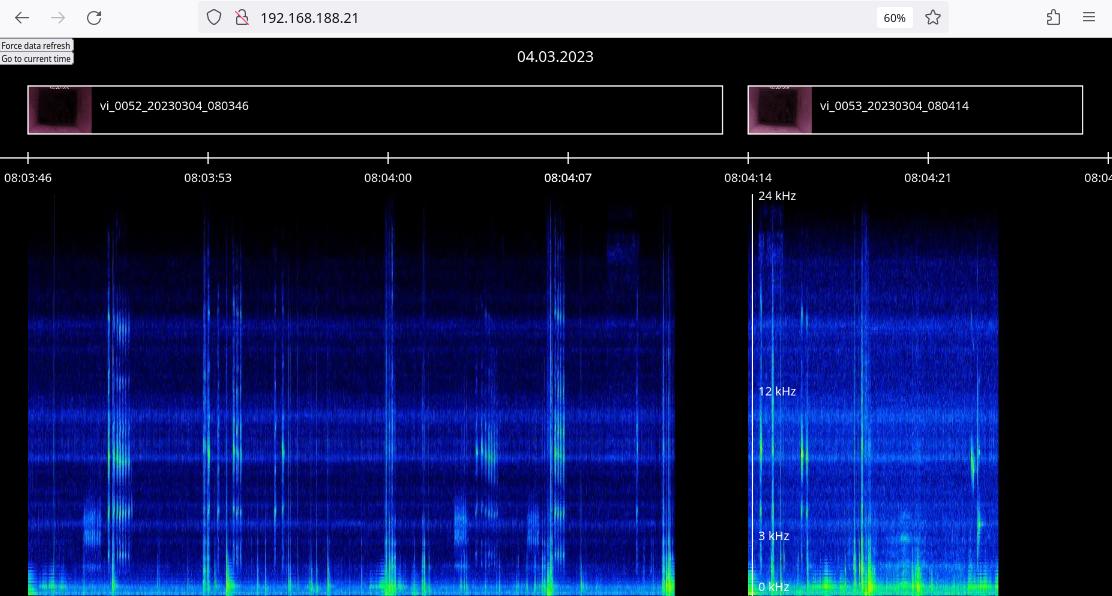

Dazu hab ich noch einen Zeistrahl mit Audio-Spekrtumsanalyse programmiert:

Das Spektrum

Weil sich sicher jemand fragt: Was kostet das?

Ungefähr
